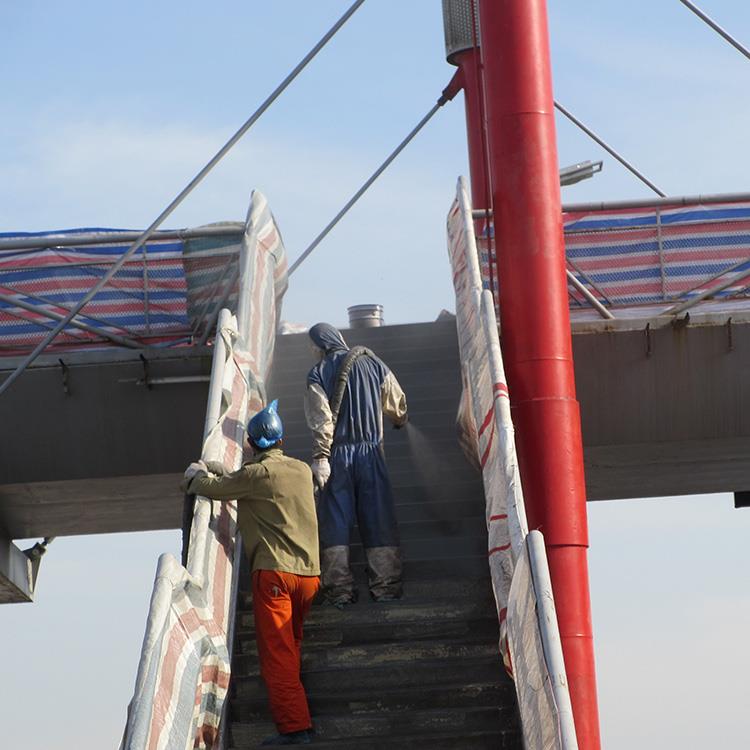

聚脲防腐施工的质量，很大程度上在喷涂开始之前就已经决定了。基层处理是聚脲防腐施工中最基础、最容易被忽视、也最能拉开质量差距的环节。聚脲材料本身固化快、附着力强、耐腐蚀和耐磨性能突出，但它对基层的依赖程度远高于普通涂料。基层强度不足、含水率超标、表面有油污浮锈、阴阳角未处理，都会导致聚脲涂层起泡、脱层、针孔甚至整体失效。理解聚脲防腐施工，首先要理解基层处理为什么关键。
一、聚脲对基层的依附逻辑
聚脲是双组分快速反应材料，喷涂后数秒至数十秒即可凝胶，几分钟内可行走。这种快速固化带来高效施工，也带来一个特点：聚脲几乎不在基层表面“停留”，它没有足够时间像慢干涂料那样渗透、润湿和铺展。因此，聚脲与基层的结合主要依靠机械锚固和化学极性作用。基层表面越粗糙、越干净、越坚固，聚脲越能“抓得住”。反之，如果基层松散、起砂、有油膜或水汽，聚脲固化后就会在界面处形成弱边界层，一旦受力或遇水，脱层便从界面开始。
聚脲对水分极为敏感。基层含水率过高时，喷涂聚脲后，基层中的水汽受热膨胀，会顶起尚未完全固化的涂层，形成鼓包。鼓包内部积水后，腐蚀介质可沿鼓包边缘渗入，加速基层腐蚀。对于混凝土基层，含水率一般要求低于百分之六，对于金属基层，表面不得有凝露。聚脲防腐施工中，含水率检测和露点计算是必须执行的工序，而不是可选项目。
二、混凝土基层处理要点
混凝土是聚脲防腐施工中最常见的基层之一，常见于污水处理池、化工地坪、储罐基础和海工结构。混凝土基层处理首先要保证强度。基层抗压强度一般要求不低于二十五兆帕，表面不得有起砂、起皮、空鼓和裂缝。对于疏松层，必须打磨或铣刨去除，直至露出坚实骨料。对于裂缝，要根据宽度和深度选择灌浆、开槽填充或柔性密封。对于空鼓，要凿除后重新修补。
表面粗糙度对聚脲附着力影响很大。混凝土表面过于光滑时，聚脲仅靠化学作用粘结，附着力有限。通常采用抛丸、打磨或高压水射流处理，使表面形成均匀粗糙面。抛丸处理效率高、效果好，适合大面积施工。打磨适合局部和边角。高压水射流可同时清洗和粗化，但处理后需干燥。处理后表面清洁度应达到无浮灰、无油污、无松散颗粒。
阴阳角是聚脲防腐施工的应力集中区。直角处涂层易开裂，需做成圆弧或坡角。阴角半径一般不小于五十毫米，阳角应倒圆。管根、预埋件、排水口等节点，需先做加强层，再大面积喷涂。节点处理不到位，往往是渗漏的起点。
三、金属基层处理要点
金属基层常见于钢制储罐、管道、钢结构和设备。金属基层处理的核心是除锈和防锈。聚脲施工前，钢材表面通常要求达到喷砂除锈标准，表面清洁度和粗糙度符合要求。喷砂可去除氧化皮、锈蚀、旧涂层和油污，同时形成锚纹。锚纹深度一般控制在五十至一百微米之间，过浅附着力不足，过深可能造成涂层厚度不均。
喷砂后钢材表面应及时涂装，避免返锈。若环境湿度高，需在规定时间内完成聚脲喷涂。对于焊缝，应打磨平整，去除焊渣、飞溅和气孔。焊缝两侧的咬边和凹陷需补焊或打磨。对于边角、螺栓和异形件，可采用手工或动力工具除锈，但效果不如喷砂，需增加涂层厚度或做加强处理。
金属基层的油污处理尤为重要。油污会严重降低聚脲附着力，必须用溶剂清洗或碱洗去除。清洗后需彻底干燥，防止溶剂残留。对于旧涂层，需评估其与聚脲的相容性，不相容时须彻底清除。
四、环境条件控制
聚脲防腐施工对环境条件有明确要求。温度方面，基层温度一般应在露点以上三摄氏度，环境温度通常不低于五摄氏度。温度过低时，聚脲反应速度减慢，固化不完全，附着力下降。温度过高时，反应过快，涂层表面易产生针孔和橘皮。湿度方面，相对湿度一般控制在百分之八十五以下。湿度过高时，基层表面易结露，喷涂后易起泡。风速过大时，喷涂雾化损失增加，涂层均匀性变差，需设挡风设施。
露点计算是聚脲防腐施工的必修课。基层温度必须高于露点三摄氏度以上，否则基层表面会凝结水膜，聚脲无法粘结。施工前应测量环境温度、相对湿度和基层温度，计算露点并记录。对于混凝土基层，还需检测含水率。若含水率超标，需延长干燥时间或采用强制干燥。
五、基层处理后的保护
基层处理完成后，应及时进行聚脲喷涂。若间隔时间过长，表面可能再次污染、返锈或受潮。混凝土表面若被雨水淋湿，需重新干燥和处理。金属表面若返锈，需重新除锈。施工区域应封闭，禁止无关人员进入，防止踩踏和污染。对于处理后的节点和加强层，应保护到位，避免损坏。
基层处理质量应有检查记录。检查内容包括强度、粗糙度、清洁度、含水率、露点、阴阳角处理和节点加强。可采用目视、触摸、胶带测试、含水率仪和粗糙度仪等方法。只有基层验收合格，才能进入聚脲喷涂工序。基层处理是聚脲防腐施工的第一道质量关口，也是最重要的一道。
六、常见基层问题与后果
基层强度不足会导致聚脲涂层整体脱层，严重时成片剥落。含水率超标会导致鼓包和针孔，水分被包裹在涂层下，腐蚀介质可沿缺陷渗入。油污和浮灰会导致附着力下降，涂层易被外力撕开。阴阳角未处理会导致应力集中开裂。焊缝未打磨会导致涂层厚度不均和针孔。旧涂层相容性差会导致咬底和脱层。这些问题在喷涂后往往不会立即显现，而是在运行一段时间后集中爆发，维修成本远高于前期处理。
